K系列斜齒輪-傘齒輪減速

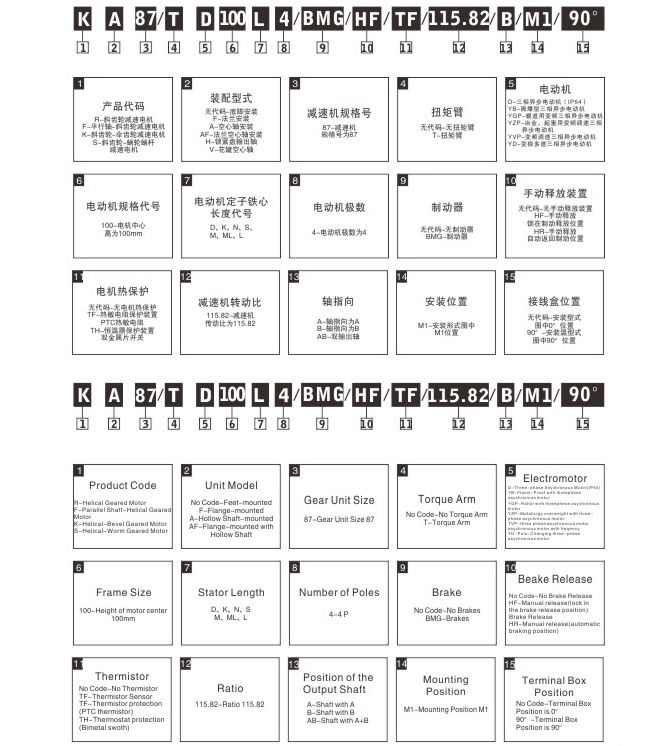

K A 87 T WS S B 2.2KW -4 TF 115.82 B M1 90°
F:斜齒輪-傘齒輪減速機
A:無代碼-底腳安裝，F(xiàn)-法蘭安裝，A-空心軸安裝，AF-法蘭空心軸安裝，H-鎖緊盤輸入軸
87：減速機規格號為87
T:無代碼-無扭矩臂，T-扭矩臂
WS：WS-代表wanshsin，萬鑫品牌
S：S-三相異步電動機，SVP-三相變頻調速異步電機
B:無代碼-無剎車器，B-斷電剎車器，AB-手動釋放剎車器（自動返回制動裝置）
2.2KW：電機額定輸出功率 2.2KW-該電機額定輸出功率為2.2KW
-4：電機極數 2-2極電機，4-4極電機，6-6極電機，8-8極電機
TF：無代碼-無電機保護，TF-熱敏電阻保護裝置，PTC熱敏電阻，TH-恒溫器保護裝置，雙金屬片開關
115.82：減速機傳動比為115.82
B：軸指向 A-軸指向?yàn)锳，B-軸指向?yàn)锽，AB-雙輸出軸

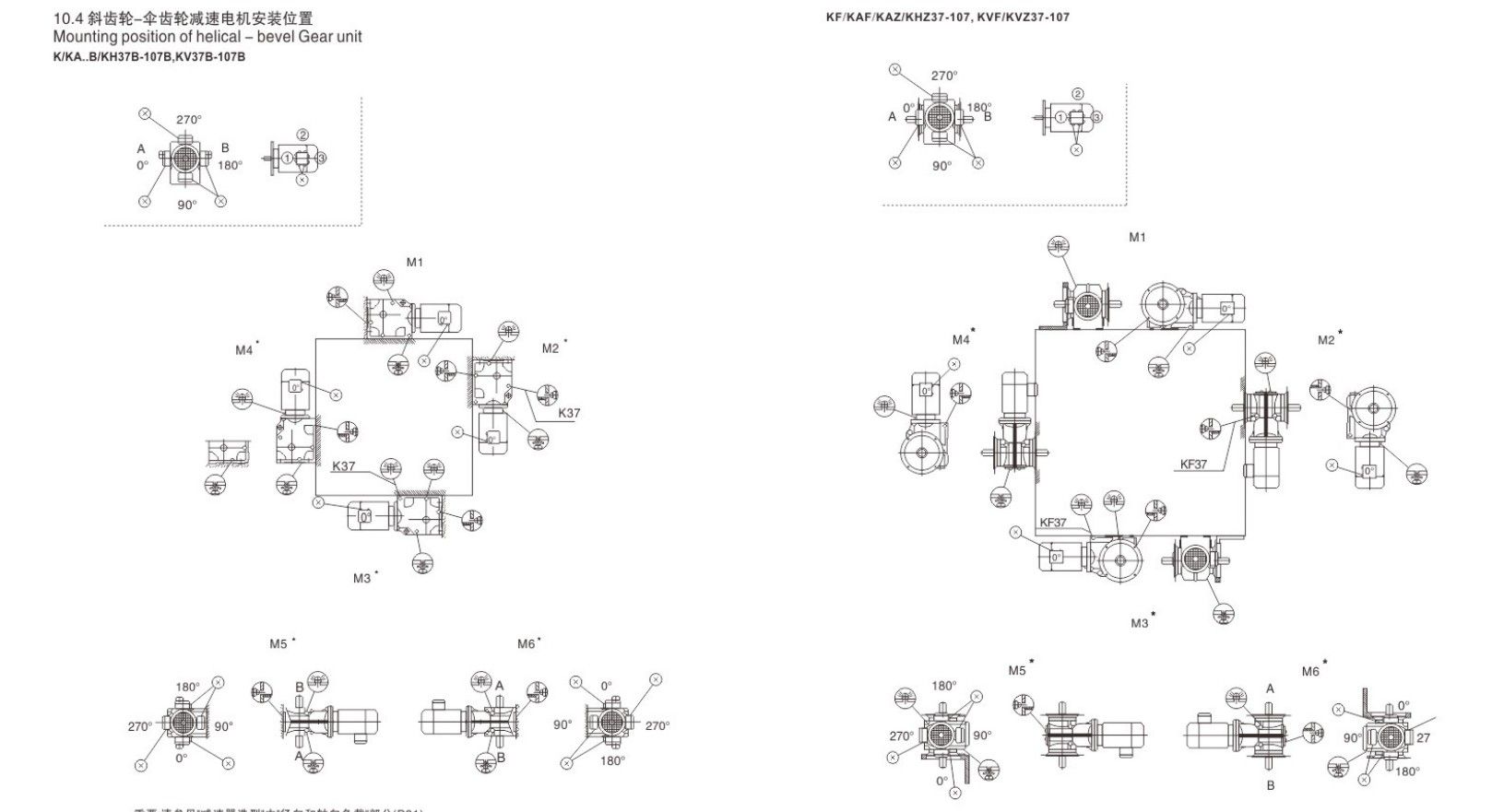

M1：M1-安裝形式圖中M1位置
90°：無代碼-安裝形式，圖中0°位置， 90°-安裝形式 圖中 90°位置
