產品特點：
低背隙 超靜音 高效率 長壽命

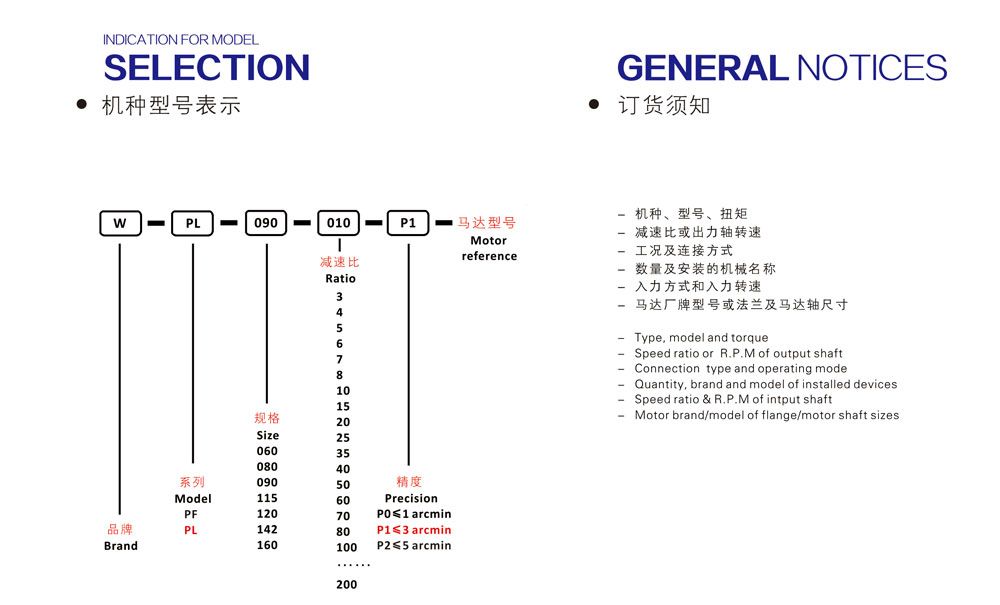

型號命名：
W-PL-090-010-P1- 馬達型號
W：萬鑫標記（wanshsin）
PL:系列（AB/AD/AE/PL/PF/R/T/VRB/ABR/ADR/AER/PLR/PFR/VRBR）
090:框號（060/080/090/115/120/142/160）
005：減速比（003,004,005,006,007,008,010...070,080,090,100...200）
P1:精度（P0≦1acmin,P1≤3armin,P2≤5armin）
WPL系列性能表 / WPL Series Performance Table | ||||||||
規格 Specification | 單位 Unit | 節數Stage | 減速比Ratio | WPL060 | WPL080 | WPL090 | WPU20 | WPL160 |
額定輸出力矩 Rated output torque T2N | Nm | 1 | 3 | 18 | 40 | 50 | 125 | 290 |
4 | 36 | 90 | 110 | 230 | 460 | |||
5 | 40 | 110 | 125 | 260 | 550 | |||
6 | 20 | 40 | 50 | 90 | 340 | |||
7 | 20 | 40 | 50 | 90 | 340 | |||
8 | 12 | 22 | 32 | 70 | 210 | |||
10 | 12 | 22 | 32 | 70 | 210 | |||
2 | 12 | 36 | 90 | 110 | 230 | 460 | ||
15 | 40 | 110 | 125 | 260 | 550 | |||
16 | 36 | 90 | 110 | 230 | 460 | |||
20 | 40 | 110 | 125 | 260 | 550 | |||
25 | 40 | 110 | 125 | 260 | 550 | |||
28 | 36 | 90 | 110 | 230 | 460 | |||
30 | 18 | 40 | 50 | 125 | 290 | |||
35 | 40 | 110 | 125 | 260 | 550 | |||
40 | 36 | 90 | 110 | 230 | 460 | |||
50 | 40 | 110 | 125 | 260 | 550 | |||
60 | 20 | 40 | 50 | 90 | 340 | |||
70 | 20 | 40 | 50 | 90 | 340 | |||
80 | 12 | 22 | 32 | 70 | 210 | |||
100 | 12 | 22 | 32 | 70 | 210 | |||
裝置馬達軸孔徑/Motor shaft size | mm | 1,2 | 3-100 | 6-14 | 14-19 | 14-19 | 16-24 | 19-35 |
最大輸出扭矩 /Maximum output torque | Nm | 1,2 | 3-100 | 二倍額定輸出力矩 /Double rated output torque | ||||
額定輸入轉速/Rated input speed η1N | rpm | 1,2 | 3-100 | 4000 | 3500 | 3500 | 3500 | 2500 |
背隙 /Backlash | arcmin | 1 | 3-10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 |
2 | 12-100 | ≤12 | ≤12 | ≤12 | ≤12 | ≤12 | ||
扭轉剛性 /Torsional rigidity | Nm/arcmin | 1,2 | 3-100 | 1.8 | 4.7 | 4.85 | 11 | 55 |
容許徑向力/Allowable radial forceF2aB | N | 1,2 | 3-100 | 220 | 400 | 430 | 1000 | 4500 |
容許軸向力/Allowable axial force F2aB | N | 1,2 | 3-100 | 240 | 420 | 450 | 1240 | 4800 |
使用壽命/Lifespan | hr | 1,2 | 3-100 | 10000 | ||||
效率 /Efficiency | % | 1 | 3-10 | ≥96% | ||||
2 | 12-100 | ≥93% | ||||||
重量 /Weight | kg | 1 | 3-10 | 1.7 | 4.4 | 4.4 | 12 | 26.5 |
2 | 12-100 | 1.9 | 5 | 5 | 14 | 29.6 | ||
使用溫度 /Working temperature | °C | 1,2 | 3-100 | (-10° C +80° C ) | ||||
防護等級/IP Grade | 1,2 | 3-100 | IP65 | |||||
潤滑 /Lubricating | 合成潤滑油脂 /Synthetic lubricating grease | |||||||
安裝方向 /Installation direction | 1,2 | 3-100 | 任意方向/In any direction | |||||
噪音值(η1=3000rpm,無負載) Noise level (η1=3000rpm,off load) | dB(A) | 1,2 | 3-100 | ≤61 | ≤63 | ≤63 | ≤68 | ≤75 |
